Hoe sluit je veilig een Enphase micro omvormer aan?
Wil je een Enphase micro omvormer aansluiten, dan is de belangrijkste vraag niet alleen welke stekker waar hoort. Je moet eerst weten of het legplan, de Q-kabel, de afdichting, de monitoring en vooral de aansluiting richting meterkast kloppen. Het dakgedeelte is modulair, maar de elektrische koppeling naar de woning hoort vakwerk te blijven.
Enphase micro-omvormer aansluiting
Bij Enphase krijgt niet één centrale omvormer al het werk, maar wordt ieder paneel gekoppeld aan een eigen micro-omvormer. Daardoor ligt de nadruk bij de aansluiting op een goede opbouw per paneel, een nette kabelroute over het dak en een veilige overgang naar de meterkast.

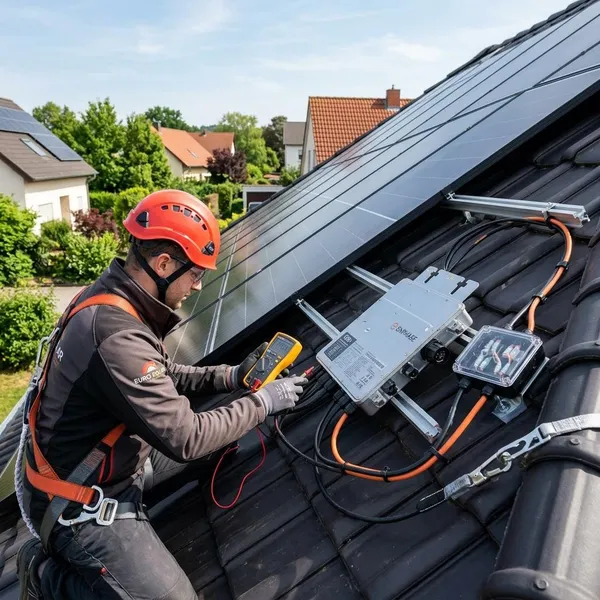

De micro omvormer komt bij het zonnepaneel
De micro-omvormer wordt onder of vlak bij het zonnepaneel gemonteerd. Dat houdt de gelijkstroombekabeling kort en maakt het systeem overzichtelijker dan een opstelling waarbij alle panelen eerst naar één centrale omvormer lopen.
Op een dak met een schoorsteen, dakkapel of een rij panelen die later op de dag schaduw krijgt, is dit extra nuttig. Eén paneel dat tijdelijk minder zon vangt, beïnvloedt de rest minder sterk dan bij een klassiek stringsysteem.
De panelen worden per stuk omgezet
Elk paneel zet zijn stroom afzonderlijk om van gelijkstroom naar wisselstroom. Dat maakt Enphase vooral interessant wanneer je panelen niet allemaal dezelfde richting, helling of zonuren hebben.
De Q-kabel verbindt de omvormers
De Q-kabel vormt de vaste lijn waar de micro-omvormers op worden aangesloten. De aansluitpunten zitten op vaste posities, waardoor de kabelroute vooraf moet passen bij de indeling van de panelen.
- Past de afstand? Controleer of de connectorposities logisch uitkomen bij portret- of landschapsmontage.
- Blijven kabels vrij? Voorkom strakgetrokken kabels, scherpe randen en lussen die kunnen bewegen in de wind.
- Zijn ongebruikte punten dicht? Open connectoren horen met passende afdichtdoppen te worden afgesloten.
De meterkast vraagt vakwerk
De overgang naar de meterkast is het punt waar je geen gokwerk wilt. Daar wordt bepaald op welke groep het systeem komt, welke beveiliging nodig is en of de bestaande installatie geschikt is.
Welke onderdelen heb je nodig
Een Enphase-installatie valt of staat met de juiste combinatie van onderdelen. De panelen en micro-omvormers vallen het meest op, maar juist kleine onderdelen zoals eindkappen, afdichtdoppen en een goede registratie voorkomen later veel zoekwerk.
Enphase micro omvormers
De micro-omvormers moeten passen bij de panelen en bij de generatie van het Enphase-systeem dat je gebruikt. Kijk niet alleen naar vermogen, maar ook naar compatibiliteit en de manier waarop de omvormer mechanisch op de montagerail komt.
Enphase Q-kabel
De Enphase Q-kabel is geen willekeurige buitenkabel, maar een systeemkabel voor de onderlinge aansluiting van de micro-omvormers. De juiste variant hangt af van de paneelopstelling en de afstand tussen de aansluitpunten.
Eindkap en afdichtdoppen
De eindkap sluit het einde van de Q-kabel af. Afdichtdoppen gebruik je op aansluitpunten die niet worden benut. Dit zijn kleine onderdelen, maar ze beschermen juist de plekken waar vocht en vuil anders makkelijk binnenkomen.
IQ Gateway
De IQ Gateway zorgt dat de micro-omvormers gegevens kunnen doorgeven aan de monitoring. Zonder goede gateway-koppeling kun je wel een werkend dak hebben, maar mis je zicht op wat ieder paneel afzonderlijk doet.
Installatieschema en serienummers
Leg per paneel vast welke micro-omvormer erbij hoort. Dat klinkt administratief, maar bij storing is het verschil groot: je wilt niet pas op het dak uitzoeken welk serienummer bij welk paneel hoort.
- Paneelpositie: noteer de plek van elk paneel op het dak.
- Serienummer: koppel elk serienummer aan de juiste paneelpositie.
- Kabelroute: teken waar de Q-kabel en dakdoorvoer lopen.
- Meterkastgegevens: bewaar welke groep en beveiliging zijn gebruikt.
Hoe loopt de aansluiting van paneel naar meterkast
De aansluiting loopt in stappen. Dat helpt om te zien wat je zelf kunt controleren en waar een installateur nodig is. Op het dak gaat het vooral om montage, connectoren en afdichting; richting meterkast gaat het om elektrische veiligheid en correcte beveiliging.

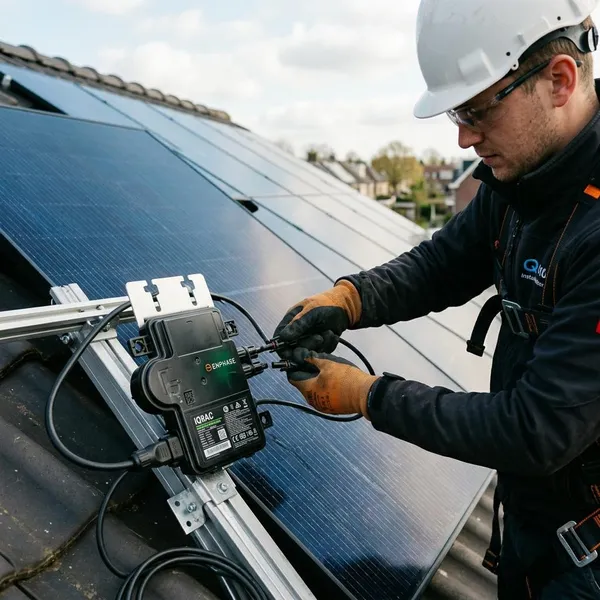

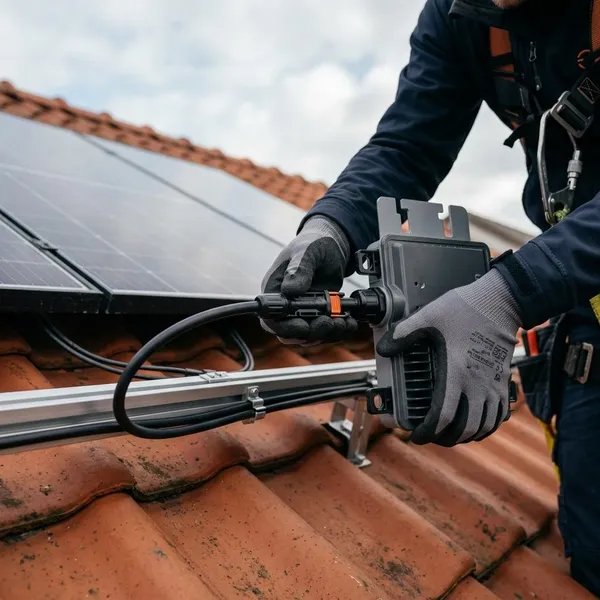

Van zonnepaneel naar micro omvormer
Het zonnepaneel wordt met zijn paneelconnectoren aangesloten op de micro-omvormer. De kabels moeten goed vastklikken, niet onder spanning staan en niet los op het dak of tegen scherpe delen hangen.
Van micro omvormer naar Q-kabel
Na de omzetting sluit de micro-omvormer aan op de Q-kabel. De verbinding moet passen bij het Enphase-systeem en mag niet worden geforceerd.
- Geen half vastgeklikte connectoren.
- Geen kabels die strak over een rand lopen.
- Geen ongebruikte aansluitpunten zonder afdichtdop.
Van Q-kabel naar aansluitpunt
De Q-kabel loopt naar een aansluitpunt waar de dakinstallatie overgaat naar het verdere traject in de woning. Die overgang moet beschermd, bereikbaar en logisch geplaatst zijn.
Bij een woning waar later nog dakisolatie, een dakkapel of extra panelen gepland zijn, is bereikbaarheid extra belangrijk. Een aansluitpunt dat nu netjes weggewerkt lijkt, kan later juist lastig worden als niemand er meer bij kan.
Van aansluitpunt naar meterkast
Vanaf het aansluitpunt loopt de installatie verder naar de meterkast. Daar hoort te worden gecontroleerd of de groepenkast geschikt is, welke beveiliging nodig is en hoe het systeem veilig wordt aangesloten.
Van systeem naar monitoring
Na de elektrische aansluiting wordt het systeem gekoppeld aan de monitoring. De IQ Gateway moet de micro-omvormers herkennen en de paneelindeling moet overeenkomen met het echte dak.
Controleer bij oplevering of alle panelen zichtbaar zijn in de app of portal. Eén ontbrekend paneel kan een registratiefout zijn, maar ook wijzen op een verbinding die aandacht nodig heeft.
Wat doet de Enphase Q-kabel
De Q-kabel is de ruggengraat van het dakgedeelte. Hij verbindt de micro-omvormers, voert de opgewekte wisselstroom verder en houdt de bekabeling beheersbaar. Daardoor is de kabelkeuze niet iets om pas aan het eind te regelen.
Verbindt de micro omvormers
Elke micro-omvormer wordt op de Q-kabel aangesloten, zodat alle panelen samen één systeem vormen. De vaste connectorposities maken de opbouw overzichtelijk, zolang het legplan vooraf klopt.
Voert wisselstroom verder
Omdat de omzetting al bij het paneel gebeurt, loopt via de Q-kabel wisselstroom verder richting het aansluitpunt. De kabel moet daarom passen bij de gekozen systeemopbouw en het aantal aangesloten micro-omvormers.
Houdt de bekabeling overzichtelijk
Een goed gelegde Q-kabel voorkomt een wirwar aan losse snoeren onder de panelen. Dat is niet alleen mooier, maar vooral veiliger en makkelijker te controleren.
Op een eenvoudig dak met één rij panelen lijkt dit minder spannend. Bij meerdere rijen, een dakraam of panelen aan twee dakzijden merk je juist hoe belangrijk een rustig kabelplan is.
Vraagt om goede afdichting
Alle ongebruikte aansluitingen moeten worden afgedicht en het uiteinde van de kabel moet correct worden afgesloten. Een open of slecht passende afdichting kan pas na regen, vorst of langdurige vervuiling problemen geven.

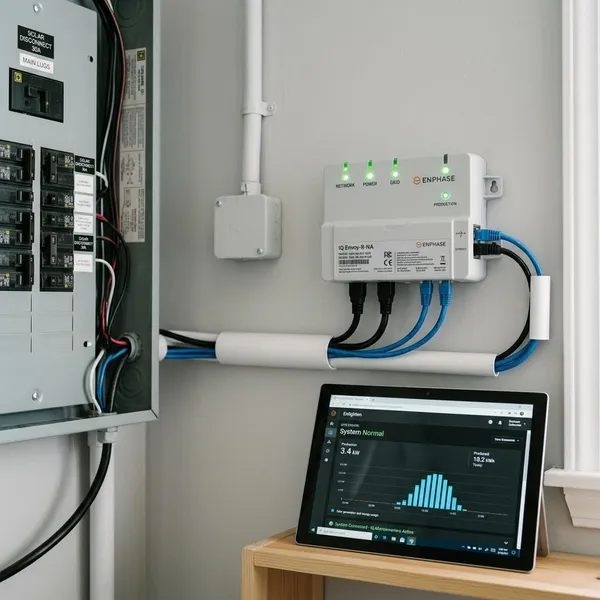

Waarvoor gebruik je de IQ Gateway
De IQ Gateway maakt van het Enphase-systeem geen betere kabelinstallatie, maar wel een beter controleerbaar systeem. Hij verzamelt gegevens van de micro-omvormers en maakt zichtbaar of de panelen doen wat ze moeten doen.
Voor systeemcommunicatie
De gateway vormt de verbinding tussen de micro-omvormers en de monitoringomgeving. Daarvoor heeft hij een stabiele voeding en een betrouwbare netwerkverbinding nodig.
Een slechte internetverbinding betekent niet automatisch dat de panelen geen stroom maken, maar je mist dan wel actuele gegevens. Dat kan verwarrend zijn als je in de app niets ziet terwijl het dak wel produceert.
Voor monitoring per paneel
Met paneelmonitoring zie je verschillen tussen panelen sneller terug. Dat helpt bijvoorbeeld bij een paneel naast een schoorsteen, een paneel dat vaker vuil wordt of een rij die in de middag schaduw krijgt.
Let wel op normale verschillen. Niet elk paneel hoeft op elk moment exact hetzelfde te leveren; langdurige of opvallende afwijkingen zijn interessanter dan kleine dagelijkse schommelingen.
Voor controle bij installatie
Bij de oplevering laat de gateway zien of de micro-omvormers worden herkend. Dat is het moment om ontbrekende serienummers, verkeerde paneelposities of communicatieproblemen meteen te corrigeren.
Voor storingen en service
Bij service helpt de gateway om gerichter te zoeken. Als één paneel geen data meer geeft of duidelijk achterblijft, weet de installateur sneller welk deel van het dak aandacht nodig heeft.
Monitoring vervangt geen fysieke inspectie, maar voorkomt vaak dat iemand blind het hele systeem moet nalopen. Dat scheelt tijd, zeker bij daken waar panelen lastig bereikbaar zijn.
Conclusie
Een Enphase-systeem is overzichtelijk opgebouwd, maar alleen als het legplan, de Q-kabel, de afdichting, de serienummers en de meterkastaansluiting samen kloppen. Kijk als bewoner vooral naar de controlepunten die je wél kunt beoordelen: nette kabels, afgesloten connectoren, zichtbare panelen in de monitoring en duidelijke documentatie. Voor de aansluiting richting groepenkast is de praktische keuze eenvoudig: laat die ontwerpen, aansluiten en controleren door iemand die daar vakbekwaam voor is.
